Соняшник
Тренувальна плата взаємодії
Призначення:
ОКО M4 — це , яка імітує роботу систем виявлення змін у магнітному полі. Розроблена для навчальних цілей, випробувань БПЛА та інтеграційних тестів з макетами систем управління. Не може бути використана в військових цілях!
Вона забезпечує керовану передачу сигналу у відповідь на певні вхідні параметри, дозволяючи симулювати активацію зовнішніх пристроїв (наприклад, світлодіодів або сигнальних систем).
Ключові особливості:
- Імітація події взаємодії — при виявленні змін у середовищі активується індикація (світлодіод);
- Безпечна конструкція — не подає струм на жоден із виходів, лише сигналізує про подію;
- Сумісність із тренувальними ПЗ — підтримка базових інтерфейсів для перевірки логіки зв’язку.
Цільове використання:
- Навчальні заняття з FPV-технологій;
- Налагодження макетів і систем зв’язку;
- Демонстрації для клієнтів, без жодної дії на керовані елементи.
Особливості
-
Автономність
17 або 62 дні роботи на вбудованій батареї з можливістю продовжити час дії при підключенні зовнішніх блоків живлення
-
Компактність
Легка вага та компактні розміри дозволяють використовувати плату у різних сценаріях
-

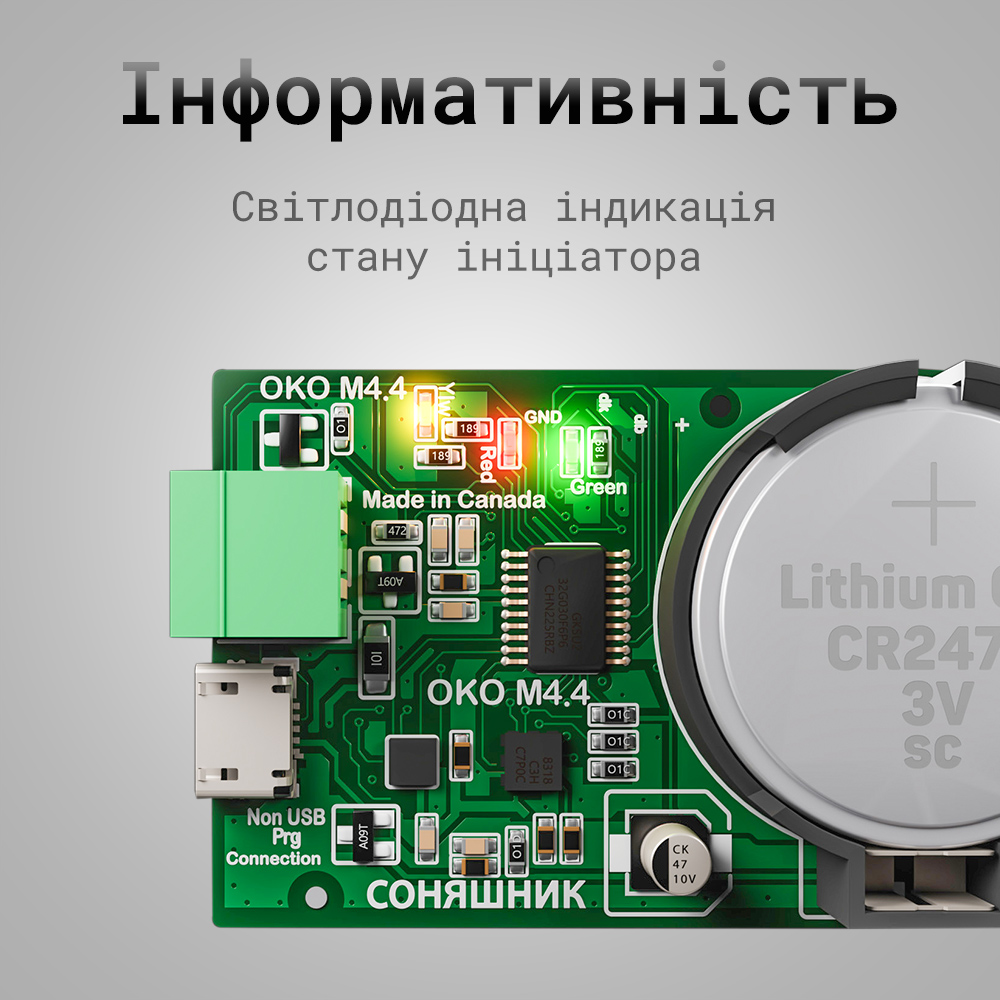

Світлодіодна індикація
Відображає стан ініціатора та попереджає про низький заряд батареї
-
Програмування
Швидка зміна переналаштувань через додаток для Android пристроїв
-

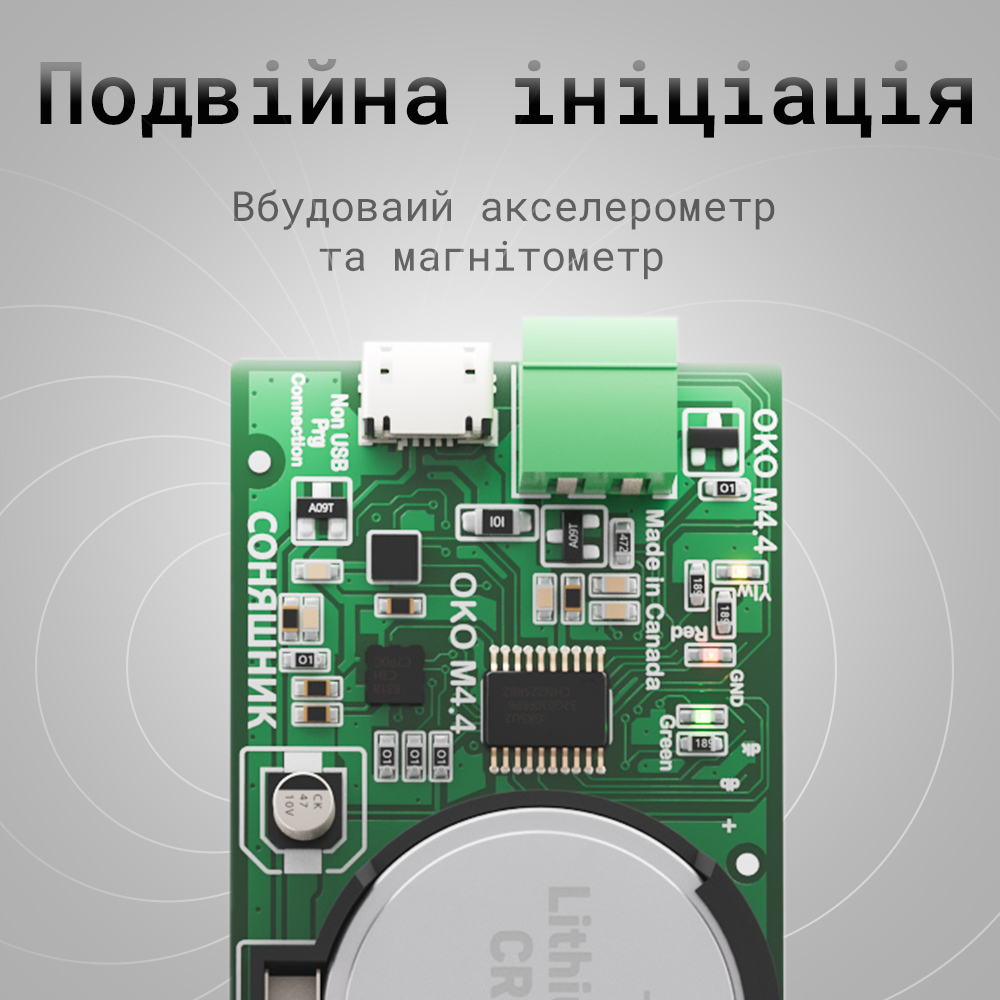

Вбудований Магнітометр
Здійснює імітацію спрацювання у заданий час, при виявленню руху, або при зміні довколішнього магнітного поля.
Безпека
МЕХАНІЧНА
Механічна
чека
Додатковий запобіжник, що дозволяє дистанційну активацію ініціатора

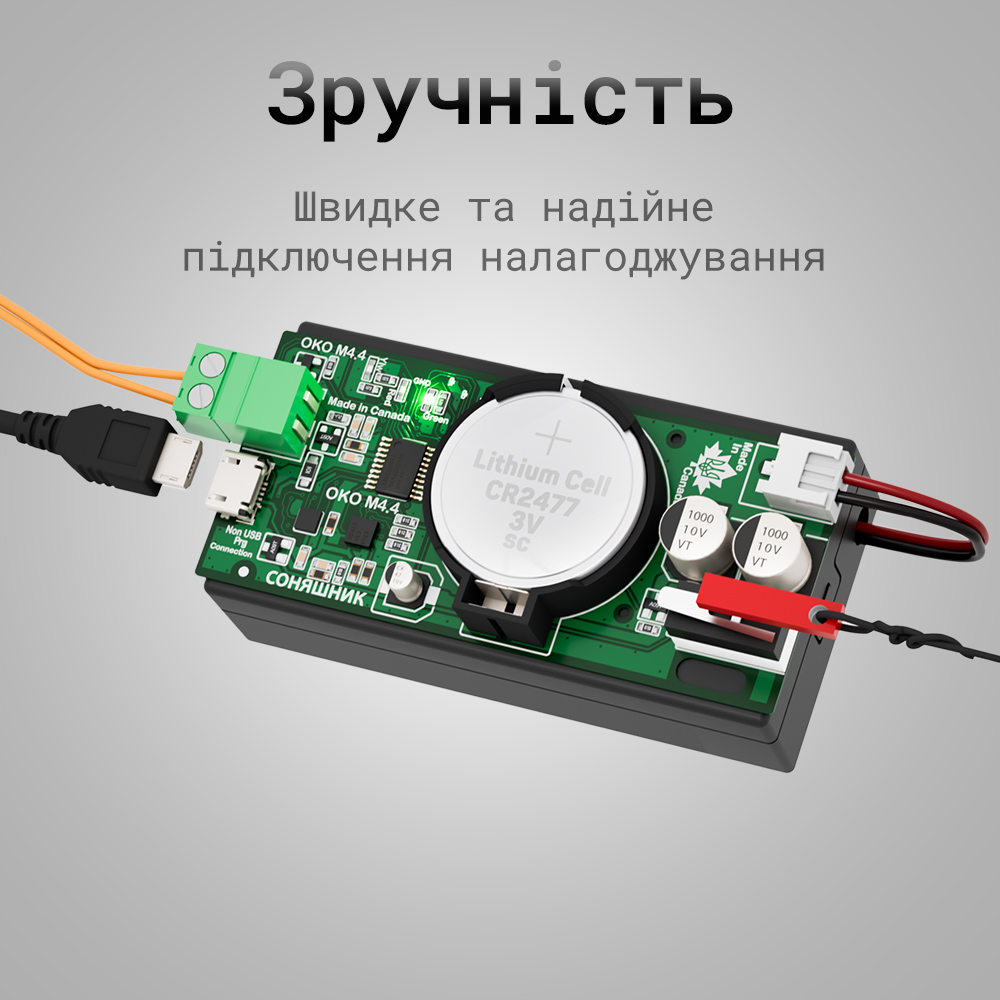

Розʼєм
детонатора
Забезпечує швидке та надійне підключення та мінімізує ризик випадкового відʼєднання
ПРОГРАМНА
Система захисту
перед активацією
Двофазний таймер з функцією скиду відліку у разі визначення рухів у перші 10 хвилин після активації ініціатора
Таймер
самознищення
Активує імітацію самоліквідації через заданий час після витягування запобіжника або у випадку низького заряду батареї

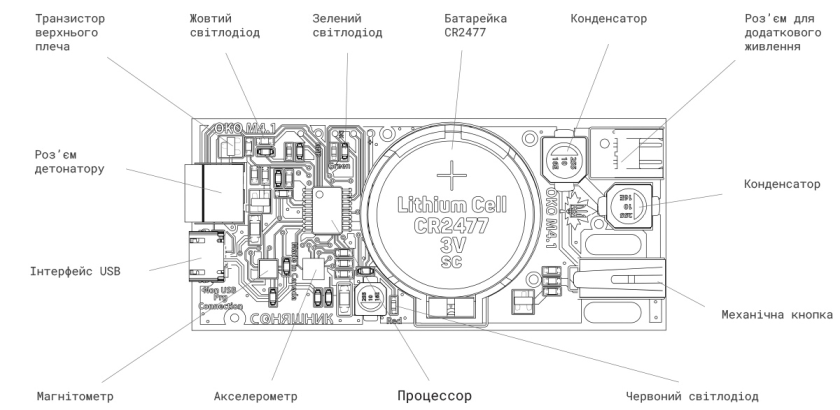

Технічні характеристики
Живлення
Літієва батарея CR2477 (3V)
Опціонально дві батареї AA через роз’єм JST-XH2.
Розміри
Стандартна комплектація 70 х 30 х 14 мм
З додатковим живленням 70 х 70 х 25мм .
Вага
Стандартна комплектація 35г
З додатковим живленням 120г.
Підключення електронного сірника
Знімний гвинтовий термінал (3.08 мм).
Захист корпусу
Термоусадочна трубка.
Температурний діапазон експлуатації
-30°C до +60°C.
LED Індикація
Зелений,червоний та жовтий світлодіоди для відображення поточного стану пристрою.
Інтерфейси
Конектор Micro-USB для програмування через Android додаток (Від версії 8.0 +).
Індикація низького заряду батареї
Попереджає про низький рівень заряду батареї.
Режим низького споживання
Забезпечує економію енергії під час тривалого очікування
Плата програмування
Систем OKO
Плата Програмування OKO M4 є важливим компонентом для налаштування і оптимізації роботи плати ініціатора OKO M4. Вона дозволяє швидко і зручно змінювати параметри та конфігурації, забезпечуючи максимальну ефективність та надійність у навчанні та технічному тестуванні. Не містить елементів високої потужності та не здатна ініціювати інші пристрої.
